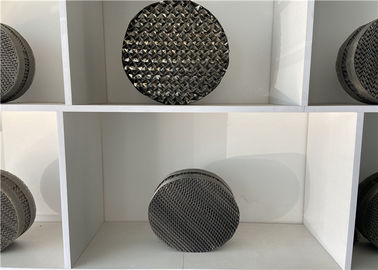

SS 304のガス液体125Yは蒸留塔のパッキングを構成した

SS 304ワイヤー ガーゼはガス液体125Yの配分のためのタワーのパッキングを構成した

金属はパッキングの導入を構成した

構成されたパッキングは編まれた構成されたパッキング、ワイヤ・ゲージの構成されたパッキングの金属の穴があいた版の波形のパッキングを含んでいる。

Knitted管状パターンで一緒に編まれ、ひだが付いて、そして巻かれるか、またはピークおよび谷の三次元構造を提供するために層になる良いワイヤーの多数の繊維からパッキングを作られる構成した。multi-strand良いワイヤーは高い表面積を提供する。この構成されたパッキングは低圧の低下の高い分離効率を、高い純度プロダクト蒸留および溶媒および副産物回復要求しなさい適用に適する。

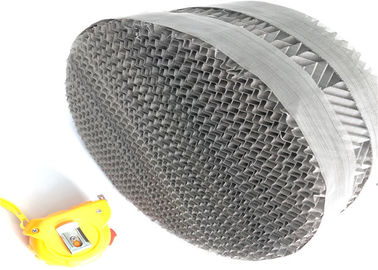

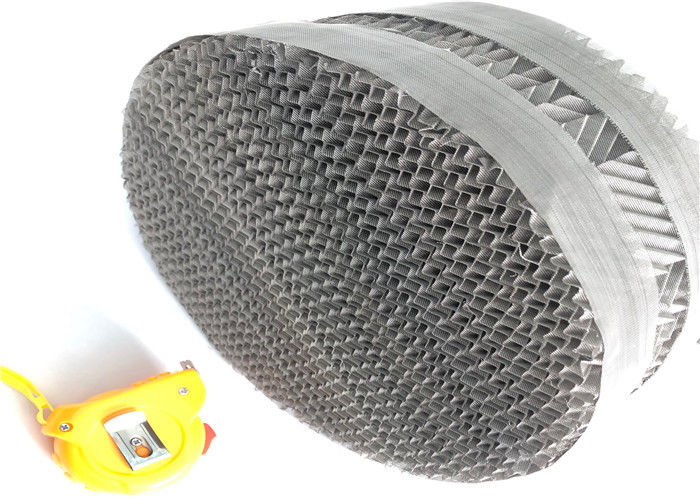

ワイヤ・ゲージの構成されたパッキングは滑らかな版に、互い違いの方向の波形と均一に打ち抜かれ、波形を付けられ、そして積み重ねられて押される特に編まれたワイヤー ガーゼから製造される。この構造は親密なガス/液体の接触を促進する。高い分離効率のの編まれた構成されたパッキングは医薬品および良い化学薬品で、使用される。

金属の穴があいた版の波形のパッキングは表面でチャネルの波形の穴があいた版からなされる。傾向がある流路が付いている開いた構造を形作ることを隣接したシートで逆転する波形の角度の波形の金属の縦シートから形作られる。パッキングに汚染への高容量、低い抵抗、高い固まり移動の効率および強い抵抗のような利点がある。それは改正、吸収および抽出のような単位操作で広く利用されている。

1. 構成されたパッキングの圧力降下は重要である

構成されたパッキングのgas-liquid二相膜の接触がふるいの皿の2段階の泡立つ接触と異なっているので、詰められたタワーの圧力降下は1/4だけからふるいの皿の1/6である。例えば、構成されたパッキングのタワーの作動の抵抗は3.5-4.2 kPaである、底の作動圧力は35-45だけkPaである、より低いタワーはふるいの皿タワーを使用してまだまだあり、作動の抵抗は変わらない、従ってより低いタワーの作動圧力は0.05~ 0.06 MPa、一般に0.44から0.48 MPaによって相応じて空気圧縮機のシャフト力が5%から7%減らすことができるように、減る。

2. 構成されたパッキングの分離の高性能

より低い上部のコラムの作動圧力、より大きく酸素の分離、酸素の窒素およびアルゴン、特に分離およびアルゴン。通常、酸素の抽出率は1%から3%高めアルゴンの抽出率は5%。10%高めることができる空気分離装置の酸素の抽出率が99%以上達した、アルゴンの抽出率は80%以上達したと練習は証明し。

蒸留塔の抽出率はアルゴンの抽出率のための上部のコラムに、特に入る拡張の空気の量によって大部分は決まる従ってturboexpanderの等エントロピーの効率およびスーパーチャージャーの過給は絶えず改善される。比率は蒸留塔の抽出率を高めることへキーである。

3. 規則的なパッキングに小さい液体の収容力がある

構成された詰められたコラムの容積はふるいのコラムの収容力は8%からコラム容積の10%であるが、一般に1%だけからコラム容積の6%である。小さい液体の収容力はタワー可変的な働く状態の操作に有利である少しの間および作動の圧力降下の液体の滞在が小さいことを意味する。構成されたパッキング タワーは40%から120%の範囲に設計することができる。Shanggang第5植物の12000m3/h空気分離の植物の上部タワーの酸素の生産は9000~14000mm3/hの範囲の内で調節することができ作動の負荷範囲は75%~117%だけである。

4. 規則的なパッキングのギャップは大きい

構成されたパッキングに空げき率がの95%以上ある。ふるいの皿タワーでは、タワー セクションの80%のための開口部版区域の記述、および開始比率は注入口の層の空げき率よりより少しずっとある12%である、から8%。同じ負荷のために、詰められたタワーのタワーはふるいタワーより小さい;一般に、横断面区域は大規模な空気分離装置のために有利のふるいタワーの約70%だけである。

5. 装置始動時間は非常に短くされる

空気分離装置の開始プロセスはプロダクト出力操作ではない、従って起動時間を短くすることはエネルギーを節約し、空気分離装置の消費を減らす方法の1つである。空気分離装置の起動時間は酸素の出力に拡張機械を始めるために必要な時間を示す。パッキングの完了が、正常な改正の間に握られる液体の量非常に減った後、空気分離の植物の始動時間は非常に短くされ。慣習的なパッキングが上部タワーで使用された後、正常な改正の間に握られる液体の量は非常に増加する。降下の後で、空気分離の植物の始動時間は非常に短くされ、一般的な始動時間は26から30時間だけを取る。

6. アルゴンの一部分の酸素分は約90%である。

低温学の改正によって1~2×10-4%に直接減るためには、改正のコラムの理論的な銅版番号は約180部分を必要とする、ふるい版の版は300部分について必要とし、抵抗は約100 kPaまである。明らかに、粗野なアルゴンはそれであるタワーの外の排出して不可能であり構成されたパッキングの高さは約45mである。抵抗は14から16 kPaただである、従って完全な改正のアルゴン プロセスの認識は可能である。

金属はパッキングの適用を構成した

• 良い化学薬品。
• 支払能力がある回復。
• 化学製品の精錬。
• 大気改正。
• 真空の改正。
