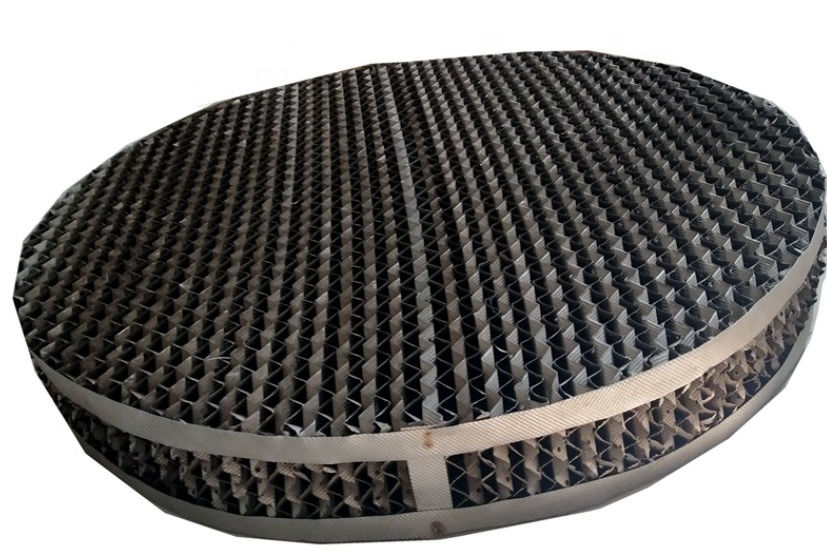

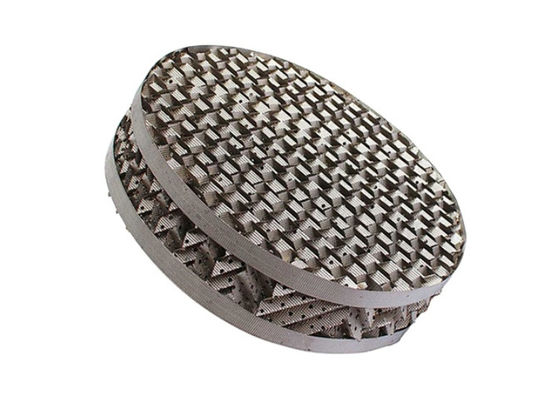

ステンレス鋼304は波形500bx蒸留塔のパッキングに金属をかぶせる

蒸留塔500BXのためのステンレス鋼の304の金属の波形のパッキング

金属は波形のパッキングの記述を打ち抜いた

構成されたパッキングにであるタワーの均一幾何学に従って整理され、積み重なるパッキング一種のパッキング金属をかぶせなさい。全タワー セクションの幾何学は規則的、対称均一であり、チャネルの流れおよび壁の流れの現象を減らす、圧力降下は非常に小さい場合もあるgas-liquid流れ道は指定され。同じエネルギー・コストおよび圧力降下の下で、それは任意パッキングより比表面積区域を提供でき、同じ容積の高い物質移動および熱伝達の効率を達成する。同時に、秩序および対称、同じ比表面積区域があるとき、空げき率構造の均等性が原因でおよび変化は任意パッキングとしてより大きく、広範囲の工程能力は皿タワーおよび任意パッキング タワーより大いに大きい。タワーのinternalsの注意深い設計、製造、取付けおよび操作の後で（gas-liquidディストリビューターのような）、産業拡大の効果は明らかではない。ここ数十年間に、構成されたパッキングは良い化学工業、香水産業、石油精製、肥料、石油化学産業およびずっと他の分野の多くのタワーで広く利用されている。私達の会社は主に2種類の金属によって構成されるパッキングを作り出し、供給する、波形の開口部版はパッキングを構成し、構成されたパッキングを金網。

金属は波形のパッキングの細部の紹介を打ち抜いた

金属は波形のパッキング変数を打ち抜いた

金属は波形のパッキングの特徴を打ち抜いた

1. 構成されたパッキングの圧力降下は重要である

構成されたパッキングのgas-liquid二相膜の接触がふるいの皿の2段階の泡立つ接触と異なっているので、詰められたタワーの圧力降下は1/4だけからふるいの皿の1/6である。例えば、構成されたパッキングのタワーの作動の抵抗は3.5-4.2 kPaである、底の作動圧力は35-45だけkPaである、より低いタワーはふるいの皿タワーを使用してまだまだあり、作動の抵抗は変わらない、従ってより低いタワーの作動圧力は0.05~ 0.06 MPa、一般に0.44から0.48 MPaによって相応じて空気圧縮機のシャフト力が5%から7%減らすことができるように、減る。

2. 構成されたパッキングの分離の高性能

より低い上部のコラムの作動圧力、より大きく酸素の分離、酸素の窒素およびアルゴン、特に分離およびアルゴン。通常、酸素の抽出率は1%から3%高めアルゴンの抽出率は5%。10%高めることができる空気分離装置の酸素の抽出率が99%以上達した、アルゴンの抽出率は80%以上達したと練習は証明し。

蒸留塔の抽出率はアルゴンの抽出率のための上部のコラムに、特に入る拡張の空気の量によって大部分は決まる従ってturboexpanderの等エントロピーの効率およびスーパーチャージャーの過給は絶えず改善される。比率は蒸留塔の抽出率を高めることへキーである。

3. 規則的なパッキングに小さい液体の収容力がある

構成された詰められたコラムの容積はふるいのコラムの収容力は8%からコラム容積の10%であるが、一般に1%だけからコラム容積の6%である。小さい液体の収容力はタワー可変的な働く状態の操作に有利である少しの間および作動の圧力降下の液体の滞在が小さいことを意味する。構成されたパッキング タワーは40%から120%の範囲に設計することができる。Shanggang第5植物の12000m3/h空気分離の植物の上部タワーの酸素の生産は9000~14000mm3/hの範囲の内で調節することができ作動の負荷範囲は75%~117%だけである。

4. 規則的なパッキングのギャップは大きい

構成されたパッキングに空げき率がの95%以上ある。ふるいの皿タワーでは、タワー セクションの80%のための開口部版区域の記述、および開始比率は注入口の層の空げき率よりより少しずっとある12%である、から8%。同じ負荷のために、詰められたタワーのタワーはふるいタワーより小さい;一般に、横断面区域は大規模な空気分離装置のために有利のふるいタワーの約70%だけである。

5. 装置始動時間は非常に短くされる

空気分離装置の開始プロセスはプロダクト出力操作ではない、従って起動時間を短くすることはエネルギーを節約し、空気分離装置の消費を減らす方法の1つである。空気分離装置の起動時間は酸素の出力に拡張機械を始めるために必要な時間を示す。パッキングの完了が、正常な改正の間に握られる液体の量非常に減った後、空気分離の植物の始動時間は非常に短くされ。慣習的なパッキングが上部タワーで使用された後、正常な改正の間に握られる液体の量は非常に増加する。降下の後で、空気分離の植物の始動時間は非常に短くされ、一般的な始動時間は26から30時間だけを取る。

6. アルゴンの一部分の酸素分は約90%である。

低温学の改正によって1~2×10-4%に直接減るためには、改正のコラムの理論的な銅版番号は約180部分を必要とする、ふるい版の版は300部分について必要とし、抵抗は約100 kPaまである。明らかに、粗野なアルゴンはそれであるタワーの外の排出して不可能であり構成されたパッキングの高さは約45mである。抵抗は14から16 kPaただである、従って完全な改正のアルゴン プロセスの認識は可能である。

金属は波形のパッキングの適用を打ち抜いた

1. 大気改正および真空の改正、金属線のガーゼのパッキングと同じような適用分野およびチタニウムかアルミニウム ガーゼのパッキングの要求のような特別な技術。

2. 任意パッキングの代わりになり、appropriteの状態のある皿タワーを改造すること。

3. ヒート ポンプとの低いresisitanceそして蒸留をreqiring吸収。
