製品概要

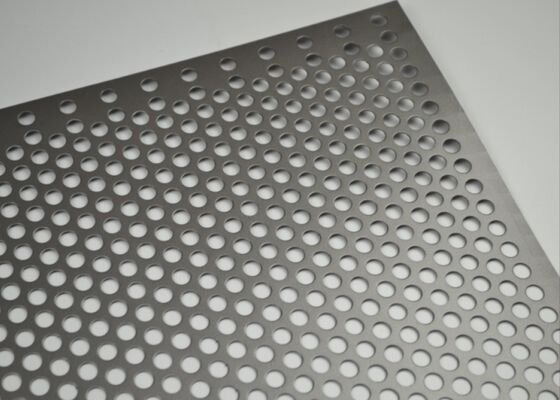

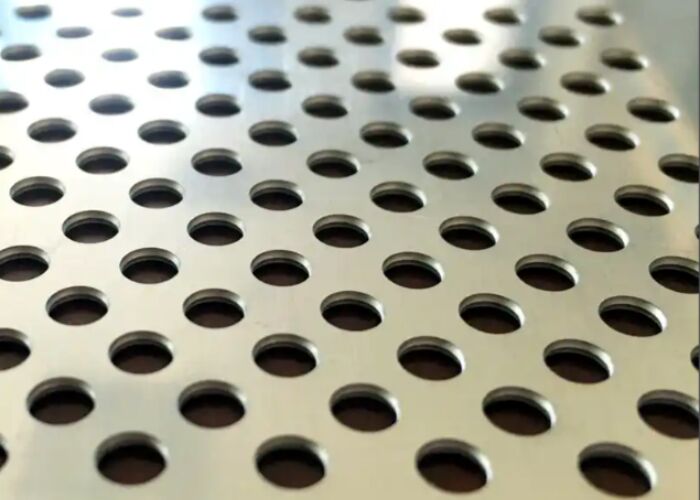

穿孔ワイヤーメッシュは、シートメタルから定義された領域を除去して規則的な開口部を形成することにより作成される、高度に制御可能なエンジニアリング製品です。穴の形状、ピッチ、板厚を選択することにより、設計者は、構造的な剛性を維持しながら、気流、圧力損失、ろ過保持、音響拡散、光透過率、視覚的な不透明度を正確に調整できます。この製品ラインは、HVACろ過フレーム、音響バッフル、機器ガード、装飾ファサード、および工業用スクリーニングを対象としています。エンジニアリングの選択と調達を支援するために、次の仕様セットとデータの例が提供されています。

製造、許容誤差、およびエッジ条件

穿孔は、バッチサイズ、穴の複雑さ、および板厚に応じて、機械的なパンチングまたはCNCレーザー/ウォータージェット切断によって実行されます。一般的な製造管理には、バリを最小限に抑えるための工具クリアランスの最適化、厚板用のプログレッシブダイステージング、および材料歩留まりを最大化するためのネスティング戦略が含まれます。主な許容誤差の考慮事項：穴径許容差（通常±0.05〜0.2 mm）、穴の中心間許容差（±0.1〜0.5 mm）、および穿孔後の板の平坦度（1 mあたりmmで指定）。曲げまたは溶接するパネルの場合、最小の非穿孔マージン（通常10〜20 mm）を確保する必要があります。メーカーは、設置を簡素化するために、事前に成形されたフランジまたはフレーム付きパネルを提供できます。

技術データ表

音響特性と複合アセンブリ

単一の穿孔パネルは、適度な拡散と部分的なエネルギー損失を提供します。穿孔層を吸収性バッキング（ミネラルウール、フォーム、または繊維マット）およびキャビネットの深さと組み合わせると、実質的な吸音が得られます。吸収体の厚さ、バックキャビティの深さ、および穿孔開口面積は、ピーク吸収周波数と帯域幅を決定します。一般的な設計アプローチ：HVACまたはエンクロージャーアプリケーションで中周波数の吸収をターゲットにするために、20〜80 mmのバックキャビティの上に10％〜25％の開口面積を持つ穿孔面を使用します。

設置、メンテナンス、およびライフサイクルに関する考慮事項

設置しやすいオプションには、事前に穴あけされた取り付け穴、工場で成形された補強リブ、およびキャプティブフレームが含まれます。外部ファサードまたは沿岸部の設置の場合、316ステンレス鋼または堅牢なコーティングシステムを指定し、資産管理計画で犠牲的なメンテナンスサイクルを考慮してください。定期的なメンテナンス：目視検査、定期的な清掃（吹き付け、洗浄）、および必要に応じた再コーティング。ライフサイクルコストには、長期的なメンテナンスの節約に対する初期の材料プレミアムを含める必要があります。コーティングは短期的な設備投資リスクを軽減しますが、過酷な環境では定期的な再コーティングが必要になる場合があります。
