商品の詳細:
お支払配送条件:
|
| 材料: | SS304、SS316、SS316L、SS310、二相鋼 | 網の構造: | 平織り、綾織り、ダッチ織り、リバースダッチ、多層焼結 |
|---|---|---|---|
| ろ過精度: | 5 ～ 5000 ミクロン (公称、カスタマイズ可能) | フィルターフォーム: | 円筒カートリッジ、プリーツエレメント、ディスクフィルター、コーンフィルター |
| サポート建設: | 穴あきコア、エキスパンドメタルサポート、二重補強 | 接続タイプ: | フランジ、ねじ込み、溶接、DOE、SOE |
| 表面処理: | 酸洗および不動態化、電解研磨、機械研磨 | 洗浄方法: | 逆洗、薬液CIP、超音波洗浄 |
| ハイライト: | ステンレス鋼のフィルターカートリッジ,液体分離用ワイヤ網フィルター,ガスフィルタリング用ステンレス鋼カートリッジ |
||

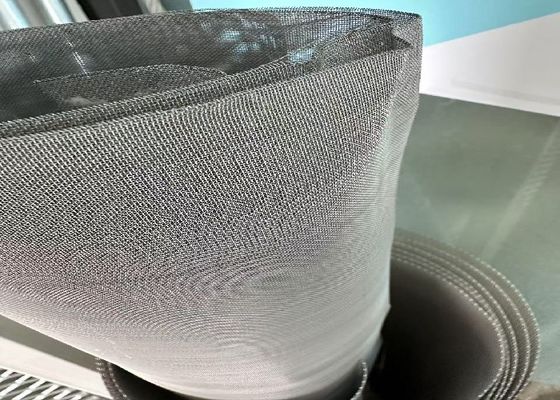

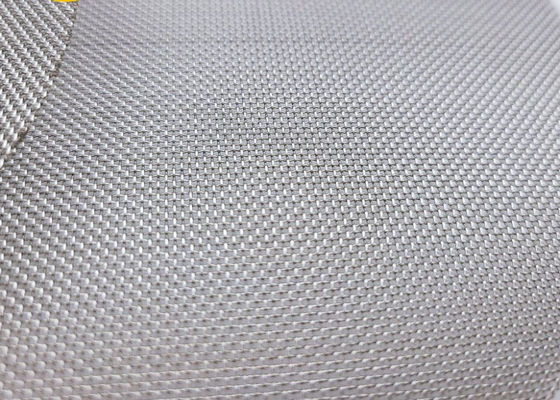

液体とガスを分離するシステム用ステンレス鋼鉄ワイヤ網フィルターカートリッジ
製品紹介
ステンレススチールワイヤ網フィルターは,ステンレススチールワイヤを精密な織り込みまたは制御された開口に溶接することによって製造されたエンジニアリング金属フィルターです.高温耐性液体およびガス流のための化学的に安定したフィルタリング媒体は,平面シート,折りたたみのカートリッジ,ディスクまたは溶接組成として利用可能である.これらのフィルターは,高温プロセスストリームでポリマーメディアが故障するときに広く使用されています.溶剤フィルタリング,蒸気,熱い油,攻撃的な化学環境
製造と統合に関する注釈
織物網の要素製造:切断,縁縫い,フレームへの結合 (溶接,溶接またはクレミング). 折りたたみにより,折りたたみの幾何学によって有効面積は3×6×増加する.
極度の作業用の溶接または溶接組成: ワイヤ布は,高差圧と逆流に耐える硬いカートリッジに折り畳み,溶接または溶接されます.
サポート構造:穴が開いたコア,スプリングバックのスペースラー,外面のシールドは,崩壊を防止し,逆流を可能にします.高流量で細いメッシュ (<50 μm) を使用する場合,サポートを指定します.
製品仕様表
| ポイント | 典型的な範囲 | コメント |
|---|---|---|
| メッシュ数 | 4 400 メッシュ | 粗い→超細いオプション |
| 名義式開設 | ~5000 μm → <5 μm (プロセスに依存する) | 正確な開口は,ワイヤー・ダイアと織りにかかっています. |
| 線直径 | 0.05mm ¥4.0mm | 強度と開いた領域に影響します |
| 圧力を指定する | バキューム ¥100バー (設計) | 構成要素によって異なります |
| 最大温度 | 1000°Cまで (SS310) | 物質に依存する |
| 典型的な形 | カートリッジ,プレートパック,ディスク,パネル | 住宅の互換性を指定する |
| 清潔 な 方法 | バックフルス,超音波,化学CIP | 攻撃的なCIPを可能にします |
作業原理
ステンレススチールワイヤ網フィルターは,固体粒子を液体やガスから物理的な傍受によって分離します.織りまたはシンターされた網は安定して繰り返すことができる開口を形成します.設計された開口より大きい粒子が表面または網膜層内に留まる間,介質が通過することを可能にする単品繊維フィルターメディアと比較して,金属網の要素は,温度変動,圧力変動,繰り返し清掃サイクル下で構造的整合性を維持します.
構造設計
適用要件に応じて,ワイヤ・メッシュは単層織物要素または多層シンター組成に加工することができます.円筒形と折りたたみのデザインは,有効な過濾面積を大幅に増加させる高流量処理や逆洗浄時の変形を防ぐために,内部孔管や拡張金属支柱が追加されます.
適用範囲
これらのフィルターは,化学加工,石油・ガスパイプライン,水力システム,食品・飲料加工ライン,医薬品生産,粉末回収システムと環境フィルタリング装置.
